RS—485的电气特性

1、 RS-485 的电气特性：发送端：逻辑“1”以两线间的电压差+（2 至6）V 表示；逻辑“0”以两线间的电压差-（2 至6）V 表示。接收端：A 比B 高200mV 以上即认为是逻辑“1”，A 比B 低200mV 以上即认为是逻辑“0”。

2、 RS-485 的数据最高传输速率为10Mbps。但是由于RS-485 常常要与PC 机的RS-232 口通信，所以实际上一般最高115.2Kbps。又由于太高的速率会使RS-485 传输距离减小，所以往往为9600bps 左右或以下。

3、 RS-485 接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰性好。

4、 RS-485 接口的最大传输距离标准为1200 米（9600bps 时），实际上可达3000米，RS-485 接口在总线上是容许连接多达128 个收发器、即RS-485 具有多机通信功能，这样用户可以利用单一的RS-485 接口方便的建立起网络。因为RS-485 接口组成的半双工网络，一般只需二根信号线，所以RS-485 接口均采用双绞线传输。RS-485 的国际标准并没有规定RS-485 的接口连接器标准、所以采用接线端子或者DB-9、DB-25 等连接器都可以。

5、 采用RS-485 接口时，传输电缆的长度如何考虑？
    在使用RS-485 接口时，对于特定的传输线经，从发生器到负载其数据信号传输所容许的最大电缆长度是数据信号速率的函数，这个长度数据主要是受信号失真及噪声等影响所限制。最大电缆长度与信号速率的关系曲线是使用24AWG 铜芯双绞电话电缆（线经为0.51mm），线间旁路电容为52.5PF/M，终端负载电阻为100 欧时所得出的。（引自GB11014-89 附录A）。当数据信号速率降低到90Kbit/S 以下时，假定最大容许的信号损失为6dBV 时，则电缆长度被限制在1200M。实际上，在实用时是完全可以取得比它大的电缆长度。当使用不同线经的电缆，则取得的最大电缆长度是不相同的。

6.为什么要接地？

RS-485 的远距离通信建议采用屏蔽电缆，并且将屏蔽层作为地线。485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。

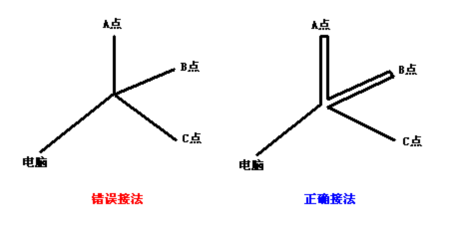

7.为什么485总线要采用手拉手结构，而不能采用星形结构？

星形结构会产生反射信号，从而影响到485通信。总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。



8.如何延长485的通讯距离

485网络的规范之一是1.2公里长度，32个节点数。如果超出了这个限制，那么必须采用485中继器或485集线器来拓展网络距离或节点数。

通过以上的常识我们了解到：RS—485实际是一种比较先进的传输方式，采用平衡发送差分接收在双绞线内传输信号，同样能最大限度的抑制共模干扰，波特率在9600bps时接多个终端负载可以传输1200米，所以我们的协议为2400bps的情况下理论上可以传的更远，也根据接点的数量和线缆的质量来定。距离增加的情况下需要使用专业的485中继器来实现，串接多个中继器可实现最远达到10千米左右。接线尽量串接方式，能有效降低回声信号带来的影响。在与一般多媒体设备连接时采用RS232转RS485的转换器。
